Pneumatik murni atau Pure Pneumatic

kita akan belajar bagaimana membuat rangkaian Pneumatics murni dengan memahami konsep dasar agar kita bisa menyelesaikan bermacam-macam persoalan khususnya Pneumatik murni:
dimulai dari dua silinder:
Contoh soal:

1. Sebuah mesin stempel dengan dua buah aktuator yaitu akatuator untuk memposisikan kertas dan aktuator untuk menstempel. dua aktuator tersebut digerakkan oleh silinder kerja ganda yang masing-masing aktuator untuk memposisikan kertas  digerakkan silinder A dan aktuator stempel digerakkan oleh silinder B dengan gerakan (A+B+A-B-) . Mesin stempel akan bekerja dengan menekan tombol Start . Jika tombol start di lepas maka mesin akan berhenti dengan menyelesaikan satu siklus

dari soal di atas dapat kita buat list komponen yang akan kita gunakan yaitu:

1. Dua buah silinder kerja ganda
2. Dua buah katup 5/2
3. Satu buah katup tombol NC (Untuk ON)
4. Empat buah sensor pneumatic

langkah -langkah mengerjakan :

• Buatlah diagram langkah terlebih dahulu

Gambar 1. Diagram alur kerja silinder

keterangan:

1. Start (ON) : Tombol katub NC
2. A+             : Silinder A maju
3. B+             : Silinder B maju
4. A-              :Silinder A mundur
5. B-              : Silinder B mundur
6. a0              : sensor minimum silinder A
7. b0              : sensor minimum silinder B
8. a1              : sensor maksimum silinder A
9. b1              : sensor maksimum silinder B

Penjelasan diagram langkah diatas:
tombol start dan sensor b0 di AND kan atau di seri. Pada saat tombol start ditekan maka silinder A maju (A+) sehingga sensor maksimum silinder a1 tersentuh oleh batang piston. karena a1 aktif maka silinder B maju (B+) mengakibatkan batang piston B menyentuh sensor maksimum b1 sehingga aktif. Sensor b1 aktif menyebabkan silinder A mundur (A-) batang piston A mundur menyentuh sensor A minimum (a0) mengakibatkan silinder B mundur (B-) sehingga sensor minimum silinder B yaitu (b0) tersentuh oleh batang piston B maka b0 aktif kembali. Sensor b0 aktif dan tombol start aktif(di tekan ) maka akan rangkaian akan aktif terus-menerus sebelum tombol satrat kita lepas.

• Membuat Rangkaian

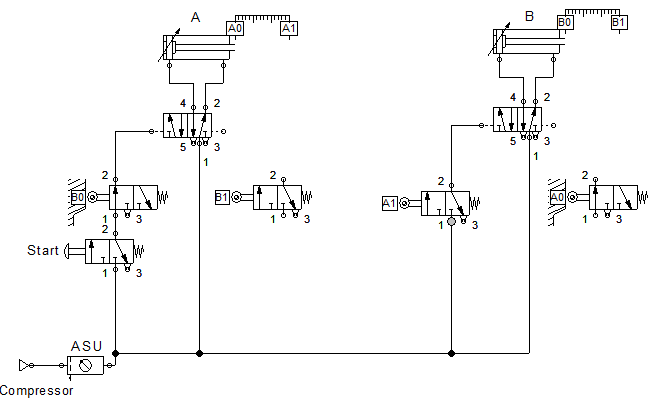

1. posisikan semua komponen sesua dengan urutan diagram alur /diagram langkah seperti gambar berikut:

2.  rangkailah sesuai urutan digram alur seperti gambar dibawah ini

gambar-gambar diatas menggunakan simulasi Fluidsim-P dari festo . jika sudah di rangkai dengan benar pasti jalan.

sekian , semoga bermanfa'at
